TECHNOLOGY

ＯＧＡＳ（オーガス）工法

後付け伸縮可とう継手

ＯＧＡＳ（オーガス）工法は、目地・止水板補修工において、既設の止水板には手を加えず、既設目地の上に独自の伸縮可とう継手（止水板）を押さえ金具・押さえアングル・ケミカルアンカーを用いて圧着し、止水性・耐震性・施工性を改善させる工法です。

特長

  • 耐震性の向上構造物の変位量（伸び量・沈下量）100mmまで追随します。
  • 止水性能の向上耐水圧（外水圧）は、変位量（伸び量・沈下量）100mmの場合で、0.1Mpaの止水性能を有します。
  • 産業廃棄物の発生量が少ない下地処理として目地部コンクリート表面を10mm程度の深さではつる（チッピング）のみです。
  • 正確で確実な施工が可能全ての作業工程（はつり・下地処理・アンカーボルト打設・止水板取付）が目視で確認可能です。
  • 工期の大幅短縮コンクリートの躯体修正は、下地モルタルを1回塗るだけで止水板取付可能です。

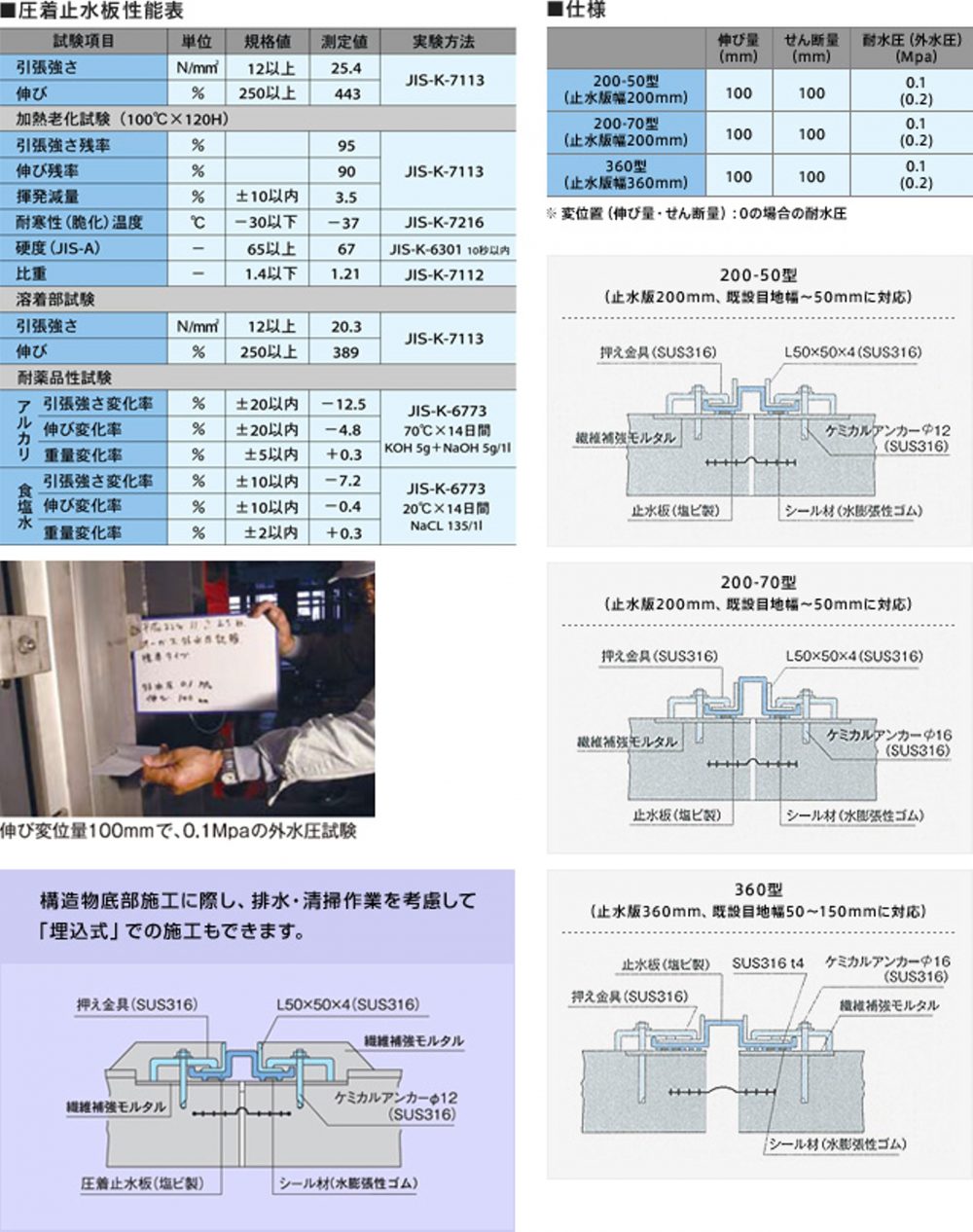

止水板材質塩ビ系可塑性エラストマー（軟質塩ビ）

特長

  • 地震時構造物の変位（伸び量・沈下量）には、100mmまで柔軟に追随します。
  • 耐水圧（外水圧）は、変位量0mmの場合で0.2Mpaを確認、変位量（伸び量・沈下量）100mmの場合で0.1Mpaを確認しています。
  • 止水板その他の全ての使用材料は、厚生労働省令、JWWAの水質基準を満たしています。
  • 止水板の材質は、耐候性・耐薬品性に優れた軟質塩ビ製を、また押え金具、押えアングル、ボルト・ナット等はSUS316を使用しています。
  • 既設目地の開き量150mmまで設置できます。
  • 複雑な形状・寸法に合わせて、現場にて容易に加工（熱溶着）が可能で工期の大幅短縮につながります。

用途

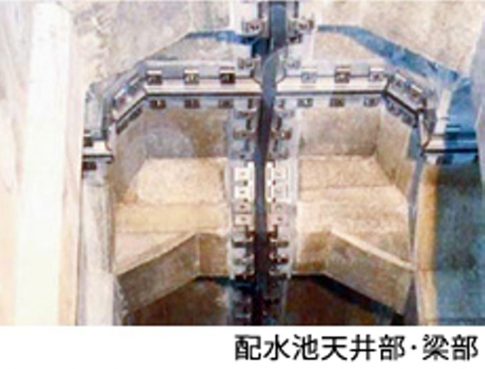

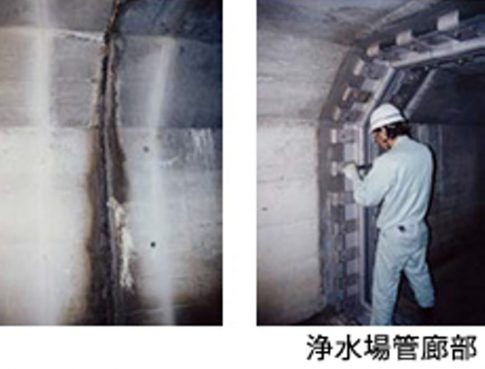

  • 上水道施設の伸縮継手部の漏水対策・耐震性の改善
  • 共同溝の伸縮継手部の漏水対策・耐震の改善
  • その他、地下構造物の伸縮継手部の漏水対策・耐震の改善

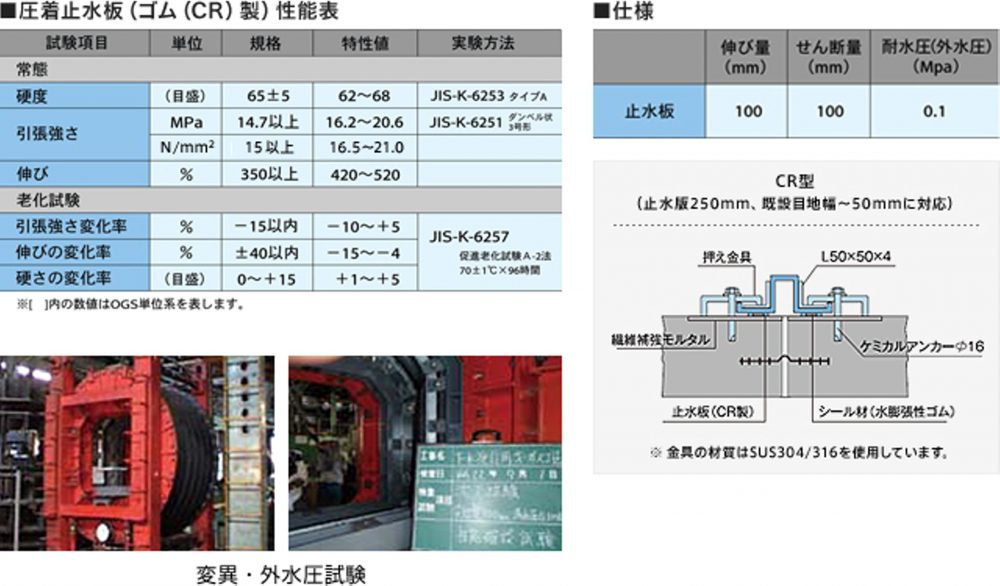

止水板材質CR（クロロプレンゴム）

特長

  • ゴムの特性と止水板形状によって地盤変位や構造物の変位に対し、上下・左右・水平方向に変位量100mmまで柔軟に追随します。
  • 優れた止水性能を誇り、外水圧に対して0.1Mpaの止水性能を確認しています。
  • 止水板は長期耐久性に富んでおり、硫化水素ガスその他高濃度ガスおよび高濃度薬品による劣化・機能低下はありません。
  • 押え金具、押えアングル、ボルト・ナット等の金属部分はすべて耐久性に優れたSUS304/316を使用しています。
  • 既設止水板・目地には手を加えず、コンクリート表面を最小限（10mm程度）はつり込み、新たに止水板を取り付けるため、正確で迅速な施工ができます。

用途

  • 各種高濃度ガス、高濃度薬品に晒される伸縮継手部の漏水対策・耐震性の改善
  • 下水道施設の伸縮継手部の漏水対策・耐震性の改善
  • 共同溝の伸縮継手部の漏水対策・耐震性の改善
  • その他地下構造物の伸縮継手部の漏水対策・耐震の改善
